单人双吹风淋室

名称：风淋室（又名空气浴尘室、风淋房、风淋门、空气吹淋室、AIR SHOWER，风淋设备，风淋机之类）是人员进出无尘室所必需的通道，并同时起到气闸室密闭无尘室的缓冲作用，是进行人员除尘和防止室外空气污染无尘室的有效设备，也是目前净化车间人员通的必需设备。

定义：为了减少由于人员进出所带来的大量尘埃粒子，经高效过滤器过滤后的洁净气流由可旋转喷嘴从各个方向喷射至人身上，有效而迅速清除尘埃粒子，清除后的尘埃粒子再由初、高效过滤器过滤后重新循环到风淋区域内。

分类：风淋室大致可分以下几种：单人单吹风淋室，单人双吹风淋室，单人三吹风淋室，双人双吹风淋室，三人双吹风淋室，风淋通道，不锈钢风淋室，智能语音风淋室，自动感应移门风淋室，L型转角风淋室，不间断通行风淋室，卷帘门风淋室，货物风淋室，防爆风淋室，防静电风淋室，水淋室等。

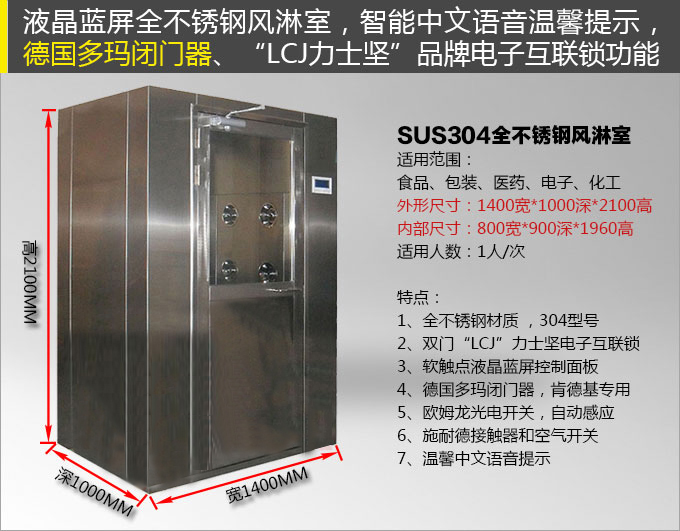

AS-S1型单人标准型双吹风淋室基本配置及说明：

1. 外型尺寸（W*D*H）：1400mm*1000mm*2100mm；风淋区尺寸(W*D*H)：800mm*900mm*1960mm
2. 风淋喷嘴：360度可旋转式嵌入安装镜面不锈钢喷嘴，12只，左右两侧分布，吹风方向可旋转；
3. 净化风机：专用净化离心低噪音风机，2台，风量：2000风量/小时；
4. 吹淋风速：双侧吹风，25-30m/s，大风速保证吹淋效果；
5. 吹淋时间：LED液晶蓝屏显示吹淋时间，（0-99s可调）；
6. 控制系统：PLC系统，程序可根据要求定制，带OTS故障显示功能（故障代码直接在屏幕上显示）；
7. 控制面板：控制面盘软触点控制开关，带键盘暗锁保护，可有效防止员工随意设置；
8. 光电开关：日本欧姆龙（OMRON）光电开关，型号E3F3-R61，12-24VDC电源，自动感应吹淋，智能温馨中文语音提示系统；
9. 过滤效率：三级过滤，初中效预过滤器45%（5um）,数量2只，600*350*10mm，可清洗可更换，初效过滤器为风淋室主板材直接整体冲孔而成，美观结实，透风量高；
10. 高效过滤器99.99%(0.3um)过滤效率，数量2只，规格600*600*120mm，过滤器安装平整、牢固,过滤器与框架以及框架与壁板之间无漏缝，高效过滤器与框架之间采用EVA密封条密封；
11. 箱体主材：内外1.2mm的冷轧钢板烤漆，表面经过酸洗、磷化、去油去锈、高温烘烤而成；（可选）
箱体主材：内外1.2mm的SUS304不锈钢制作，表面经过拉丝或断丝处理，食品级专用，304不锈钢广泛应用于电梯装饰、厨房电器产品；（可选）
12. 密封性能：制作精细，美观大方。采用拼装式结构，接缝处要求加垫密封条，整体设备安装完毕后内部无漏光漏风现象。
13. 双门：材质为全不锈钢（SUS304），上部带3C认证钢化玻璃视窗，下部为不锈钢平面处理，无凹凸棱角，减少死角；三道3MM厚度不锈钢铰链，保障门结实耐用，门与门框结合平整、牢固、美观，密封性能良好，门开启灵活。；
14. 闭门器：采用德国“多玛Dorma”品牌闭门器，型号:TS68，数量2只，手动开门，自动关门；（备注：多玛闭门器是肯德基门店专用闭门器）
15. 双门电子联锁：风淋时两扇门同时闭锁，时间未到无法打开，保障强制员工吹淋；平时电子互锁，只可打开其中的一扇门；双门电锁为电控锁”力士坚LCJ“EC200型号阴级电插锁，数量：2副；
16. 照明：嵌入式LED照明灯1*20W ，节能环保；照明带延时功能，即智能温馨又节约能源；
17. 电源：380V 50Hz（可为客户非标私人定制110V，460V，60Hz等非标电压频率风淋室）
18. 电器元件：空气开关：施耐德空气开关DN63;接触器：施耐德接触器5S-3510;热继电器:施耐德热继电器RS-25A；品牌电器元件，风淋优秀品质保障;
19. 不锈钢拉手：采用东莞”新宏源“品牌对接式不锈钢拉手，坚固耐用；采用美国”道康宁“密封胶密封，环保无异味；
20. 安全措施：内部安装有红色”急停“按钮，紧急情况下按下按钮，系统断电双门可同时打开利于逃生；
21. 功率：1.1Kw；重量：约350Kg
22. 适用人数：1-2人（建议标准人数为1人）

通用型风淋室基本参数及配置：

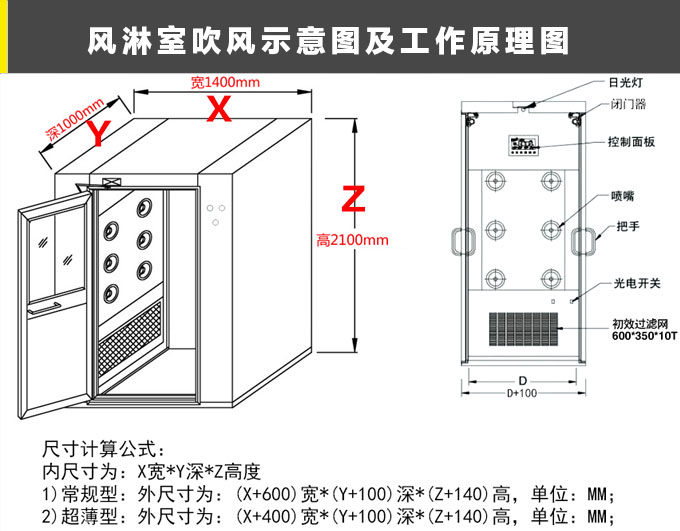

单人双吹风淋室示意图纸

单人双吹（钢板烤漆）风淋室
